導讀：什么是音頻連接線?音視頻連接線簡稱音頻線，是我們生活中很常見的一類連接線，也很貼近我們的生活，經常會用到，但是應該很少人對其有深入的了解，我們?cè)谶@里做一個大概說明：音頻線由音頻電纜和連接頭兩部分組成，其中：音頻電纜一般為雙芯屏蔽電纜，連接頭常見的有RCA(俗稱蓮花頭)、XLR(俗稱卡儂頭)、TRS JACKS(俗稱插筆頭)。

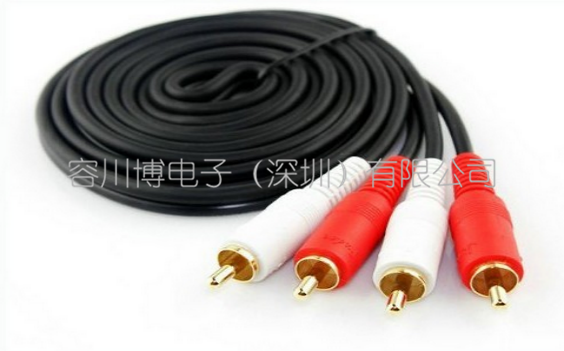

容川博生產的音頻線

音頻連接線線碼

在一個播控機房中，各路信號的音視頻連接線匯集在一起的數目是相當大的，同時，由于位置十分集中，如果不對每一條連接線進行編碼，將會對日后的維護帶來極大的不便。做法很簡單，在制作接頭前，先在視音頻電纜的兩端按預先編好的編號套上線碼即可。編碼的原則是簡單、直觀。碼，同樣不便于維護。

建議采用字母和數字混合的編碼，如：VD101代表視頻(V)分配器(D)一號機(1)的第一個輸出口(01)。

通過這樣一組編碼說明了：

1、信號性質：視頻信號;

2、信號來源：視頻分配器;

3、設備編號：一號機;

4、端口位置：一號輸出口。

PS:字母注解：　　

V--VIDEO視頻

A--AUDIO音頻

BB--BLACK BURST黑場(同步信號)

P--PLAYER放機

R--RECORDER錄機

D--DISTRIBUTER分配器

M--MONITOR監視器

CG--CHARACTER GENERATOR字幕機

O--OPTICAL RECEIVER光接收機

TTBC 時基校正器
